型號：FL-20A
特點:
·快速定位長電纜斷路、短路和高壓短路
·全程自動測試
·操作簡單
·彩色觸摸屏幕
·緊湊，重量輕
·友好語言操作界面（多種語言選擇含中文）
滿軸的多導體屏蔽線纜和生產過程中的電纜出現問題就是非常嚴重的問題。迄今，查找短路和斷路電纜都是采用模擬信號計算的，這樣就需要操作人員具有故障定位儀的專業知識和良好的耐心。程序需要繁瑣的計米和靈敏度的調整以及數學計算，才能檢測出大約的故障點。
數字化全自動電纜故障定位儀---FL-20A的出現解決了電纜出現的問題并大大減少了人工的培訓要求。操作者能夠簡單易懂的使用FL-20A.將測試夾夾住測試線的首末端并打開屏幕，選擇相應的測試要求如“短路”或“開路”，之后開始進行測試。測試結果顯示電纜長度到故障點的百分比與到米的位置，并為電纜內部瑕疵問題提供建議參考。測試報告可根據客戶需要連接打印機（打印機需要外接），進行有選擇性的保存打印報告。有問題的可以被割斷或修理、修復。儀器在操作時會對測試人員進行安全保護。
FL-20A的體積為381*356*254mm，重量?jī)H17.3kg，對比其他廠家同系列產品要輕便得多。他能夠?yàn)楦叨穗娋€生產節約成本，也能為現場生產人員查找電纜故障帶來方便。
規格：
·故障定義：
開路：?jiǎn)我恍揪€，內部導體中間全部斷開
短路：沒有完全絕緣的芯線導體和屏蔽層金屬導體的接觸，或新鮮之間導體的接觸
高壓短路：兩導體或一個導體和屏蔽層之間沒有很好絕緣，并且彼此不接觸
·電壓測試范圍：0-20KV DC
·顯示：六位一**色TFT觸摸屏
·電流輸出：最小6ma.
·電纜回路電阻：
金屬短路：最小50毫
高壓短路：最小300豪
·尺寸：
FL-20A:15”W x 14”D x 10”H
FL-20A（配測試燈）:15”W x 14”D x 25.5”H
·重量：17.3kg
·電源要求：100-240V AC,50-60Hz,2A

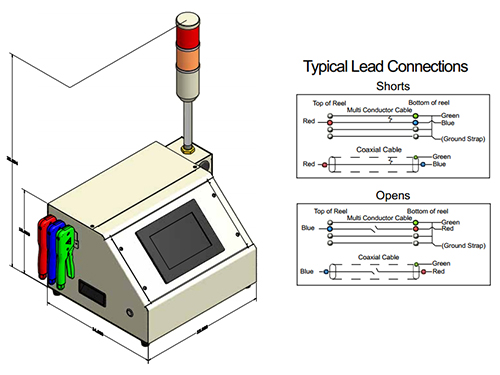

外型尺寸圖
